Krimpovacie kliešte

Vodič a koncovku spojí jediný stisk. Krimpovacie kliešte stlačia dutinku alebo kabelové oko na obnažený vodič tak, že spoj drží tlakom a zároveň vedie prúd. Ležia tu vedľa seba štyri skupiny nástrojov: ráčnové kliešte na dutinky aj so sadou konektorov, pákové lisovacie kliešte na kabelové oka so šestihrannou maticou, hydraulické lisovacie kliešte na silové vodiče a lisovacie kliešte na PEX trubky pre rozvody vody a kúrenia. Hydrauliku sem dodáva KRAFT&DELE, ráčnové sady POWERMAT a Jipos Tools, pákové kliešte BASS, GEKO aj ONDRAGON.

Všetko, čo potrebujete vedieť o krimpovacích klieštiach

Pri krimpovaní vtlačia čeľuste kov koncovky do lanka vodiča a spoj drží tlakom. Na rozdiel od skrutkovej svorkovnice sa nemá čo povoliť vibráciami, preto sa lisuje v rozvadzači, v autoelektrike aj pri servise elektromotorov.

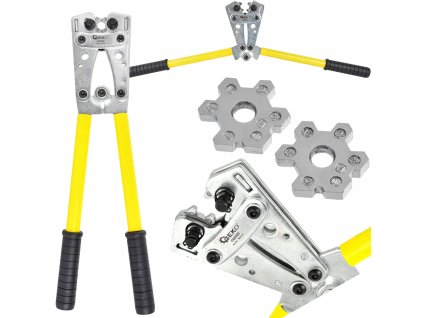

Na tenké vodiče do rozvadzača sa lisujú dutinky a tam pracuje ráčnový mechanizmus: čeľuste sa rozevru, až keď je spoj hotový. Kabelové oka silových vodičov potrebujú dlhé ramená a šestihrannú maticu; BASS, GEKO a ONDRAGON ich lisujú do 50 mm², veľké KRAFT&DELE až do 150 mm² s otočnou hlavou pre voľbu matice.

Ako vybrať krimpovacie kliešte?

Rozhoduje prierez vodiča a to, čo naň lisujete.

• Prierez vodiča je prvé číslo, ktoré si zistíte. Dutinky do rozvadzača sa lisujú od 0,25 do 10 mm², kabelové oka od 6 do 50 mm² a hydraulika berie až 300 mm².
• Ruka alebo hydraulika sa spozná podľa toho, aké silné káble vediete. Páka s dlhými ramenami stačí na oka do 50 mm², na vodiče od 16 do 300 mm² je tu ručný hydraulický lis s drviacou silou 10 t.
• Ráčna proti obyčajnej páke rozhoduje o opakovateľnosti. Prítlak si na ráčni doladíte kolieskom, takže desiaty spoj v rozvadzači vyzerá ako prvý.
• Kábel alebo trubka je rozdiel, ktorý sa v názvoch ľahko prehliadne. Kliešte na PEX lisujú fitinky na potrubie PEX/AL/PEX, čeľuste majú 16, 20, 25 a 32 mm a s vodičom nemajú nič spoločné.

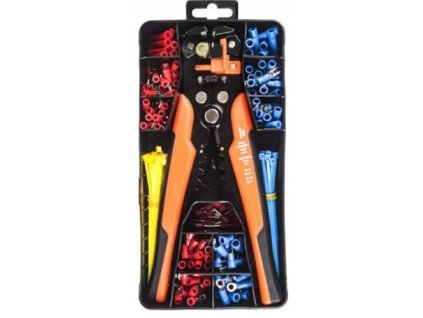

• Sada alebo samotné kliešte závisia od toho, či máte doma zásobu koncoviek. Ráčnové sady obsahujú 1 200 dutiniek v organizéri priamo s nástrojom, sada 8v1 pridáva päť vymeniteľných matíc a odstraňovač izolácie.
• Na nity tieto kliešte nie sú. Krimpovacie čeľuste tlačia koncovku na vodič; keď potrebujete spojiť dva plechy, patria do ruky nitovacie kliešte.

Tip: Dutinka musí zodpovedať prierezu vodiča, inak spoj buď povolí, alebo sa lanko pod tlakom poškodí. Sady po 1 200 dutinkách preto rozlišujú osem veľkostí farbou. Hotový zväzok zovázali stahovacie pásky.

Prečo lisovaný spoj hreje a časom povolí?

Takmer vždy za to môže nesprávna veľkosť matice. Veľká čelist ponechá dutinku voľnú, vodič sa v nej pohne, rastie prechodový odpor a spoj hreje. Malá naopak lanko zdeformuje a časť drôtov preruší. Preto majú sady dutiniek farebné rozlíšenie a ráčnové kliešte nastaviteľný pritlak. Báť sa toho nemusíte: káblové oko zlisujete aj bez predchádzajúcich skúseností, stačí sledovať veľkosť dutinky a dbať na to, aby v čelustiach nezostala izolácia.

Ako sa starať o krimpovacie kliešte?

Údržba spočíva v čistote čelustí a v tom, kam nástroj medzitým odložíte.

• Matice po práci utrite. Zvyšky izolácie a medené úlomky sa v profile čelusti zlisujú a ďalší spoj nebude mať správny tvar.
• Skrutku matice skontrolujte zakaždým, keď meníte čeluste. Vymeniteľnú maticu drží skrutka a povolená sa pod tlakom pohne.
• Pritlak nastavujte po malých krokoch. Kolieskom ráčny pridajte len trošku a skúste spoj vytiahnuť rukou, skôr než sa pustíte do celého rozvádzača.
• Delené matice držte pokope. Stratia sa po jednej a bez tej správnej veľkosti je z hydraulického lisu len ťažidlo.
• Rukoväte nechajte suché. Protisklzová vrstva s mastnotou nefunguje a hydraulický lis sa navyše ovláda oboma rukami.

Keď je potrebné vodič skôr ustrihnúť a pridržať než zlisovať, siahnete po kombinovaných klieštich. Ostatné typy na ručnú prácu nájdete v ponuke klieštia.
